HLC2016龍門數控加工中心屬于定梁龍門框架結構，可實現立式銑頭橫向(Y軸)、垂直運動(Z軸)與工作臺縱向運動(X軸)的三軸聯動?？杉庸ぽ^大的各種復雜凹凸型腔模具的工件，此外還具有三坐標直線插補、圓弧插補、螺旋線插補，銑、鏜、鉆、擴、鉸孔等多種功能。

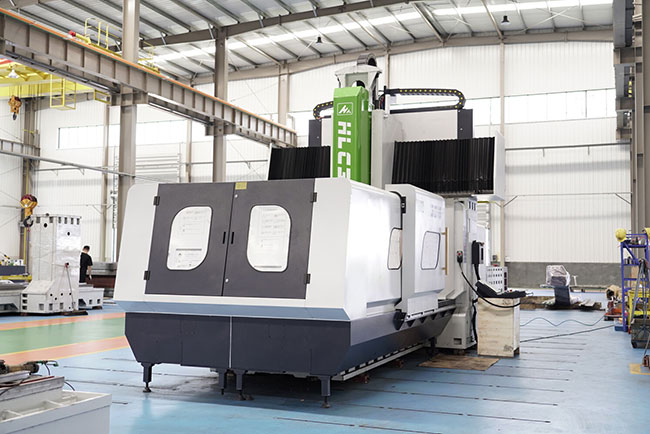

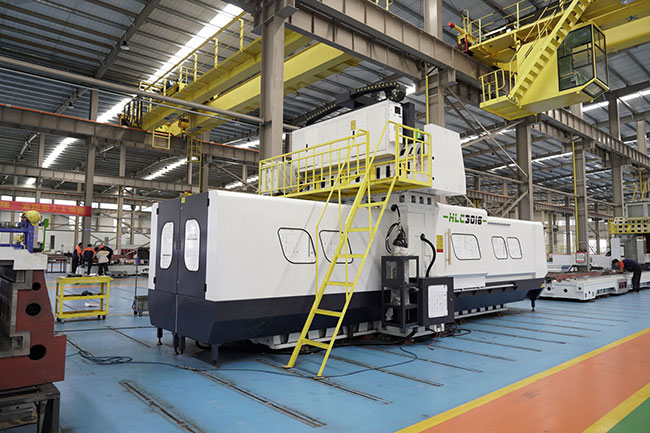

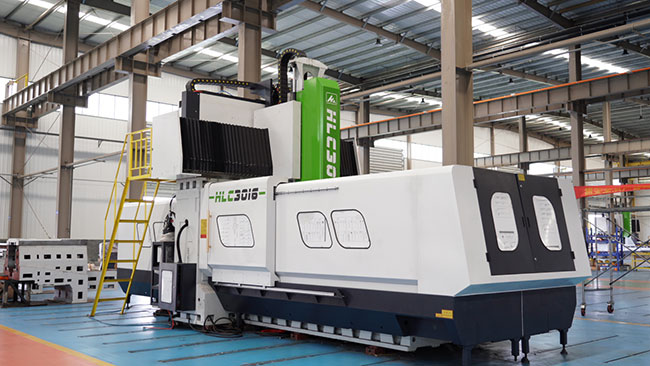

HLC2016龍門數控加工中心結構：
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削。
3.高速高剛性主軸單元結合伺服主軸電機;X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削;滑動面采用高強度耐磨材塑帶鑲貼處理。

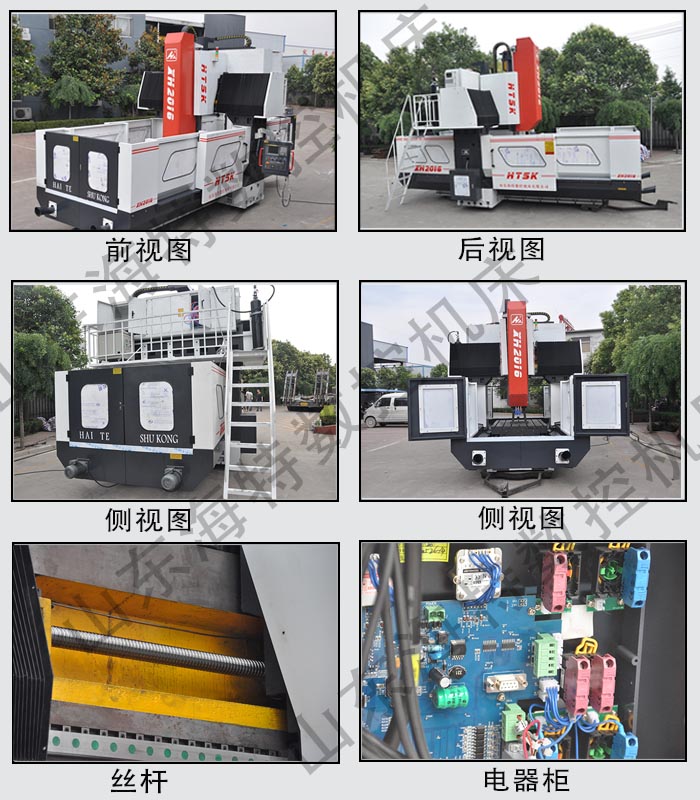

XH2016龍門數控加工中心標準配置：
臺灣新代系統
日本NSK軸承臺灣增壓缸臺灣鎖緊螺母等
選配系統部件
日本發那科、三菱、西門子
可根據客戶要求專業設計開發數控設備及加工中
規格型號 HLC2016 | ||
TRAVELS行程 | ||
X-axis travel X軸行程 | mm | 2000 |
Y-axis travel Y軸行程 | mm | 1800 |
Z-axis travel Z軸行程 | mm | 900 |
TABLE工作臺 | ||
Length長度 | mm | 2200 |
Width寬度 | mm | 1300 |
Max Weight Table工作臺*大載重 | kg | 3000 |
T-SLOT T型槽 | ||
T-SLOT Width槽寬 | mm | 22 |
Number of T-Slots槽數 |
| 7 |
Center Distance槽距 | mm | 120 |
ACCURACY精度 | ||
Positioning定位精度 | mm | 300±0.005 |
Repeatability重復定位精度 | mm | 300±0.003 |
SPINDLE主軸 | ||
Taper Size錐度標準 |
| BT50 |
Speed*高轉速 | rpm | 50-6000 |
Drive System主軸傳動系統 |
| 大扭力齒形帶傳動 可配齒輪減速器 |
Spindle Motor Power (cont./30min)主軸功率 | kw | 18.5 |
AXES軸 | ||
Ballscrew dia XYZ絲桿直徑XYZ | mm |
|
Rapid feed rate快速移動 | m/min | 12/12/10 |
Drive System-X/Y/Z 3軸驅動系統 |
| 同軸直接驅動 |
GENERAL其他 | ||
主軸端面至工作臺面距離 | mm | 150-1050 |
龍門最大寬度 | mm | 1600 |
機床尺寸（長X寬X高） | mm | 7000x2800x3600 |
Machine Weight機床凈重 | kg | 21000 |
