vmc1060四軸聯動加工中心

發布時間:2015-08-21 09:20:43人氣:
山東vmc1060四軸聯動加工中心
vmc1060加工中心加裝一個第四軸分度頭即為四軸加工中心,用于加工圓形之類的工件,或是復雜的工件,通過一次裝夾來完成幾個面的加工。有些零件可能要在斜面上鉆孔攻絲這類的,這時候普通的三軸機床不能做變軸加工,這個時候就要通過四軸加工。
四軸加工中心工作原理是通過A軸轉度數來實現加工效率和加工精度的。
河南客戶前段時間帶著工件到我公司實地考察,并讓我們提供大致的加工方案。下面是根據客戶要求做的工裝示意圖。

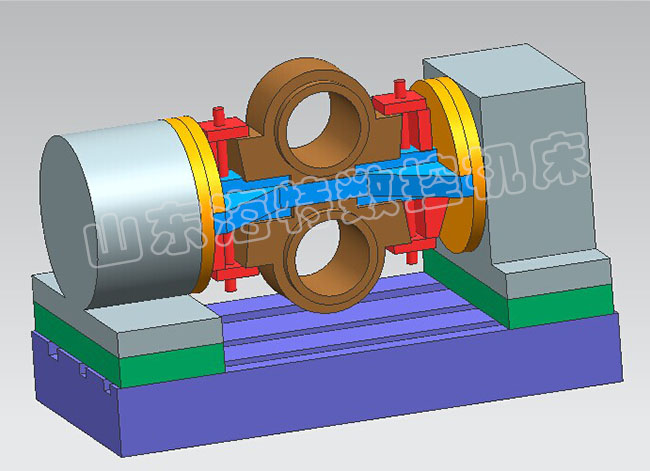

四軸聯動加工中心工裝圖
 *后我們訂下來的方案是用XH1060四軸加工中心來加工該產品。用臺灣旭陽盤面直徑為400的分度盤,配強力尾座,液壓夾緊裝置。因為該工件材質很硬,工件也比較大,而且需要鏜內孔,要求機床剛性要非常好,所以我們給客戶選配了BT50的主軸。有很多細節方面,我們也根據客戶要求進行了改型。*后客戶非常滿意。
vmc1060四軸聯動加工中心技術參數:
機型 規格 VMC1060
X坐標行程     mm 1100
Y坐標行程    mm 600
Z坐標行程    mm 600
工作臺規格 (長) mm 1200
工作臺規格 (寬) mm 600
工作臺*大載重  kg 1000
主軸中心至立柱導軌面 mm 675
主軸端面至工作臺平面 mm 150-750
X、Y、Z切削進給量 mm/min 1-6000
X、Y、Z快速移動速度 m/min 24/36
主軸轉速范圍   r/min 50-8000
主軸錐孔   BT40/50
主軸電機功率     kw 11/15
工作臺T型槽/槽寬/槽距 mm 5/18/120
定位精度   mm +0.005
重復定位精度  mm +0.003
機床輪廓  長/寬 m 3.4/2.4
機床重量    T 7.5

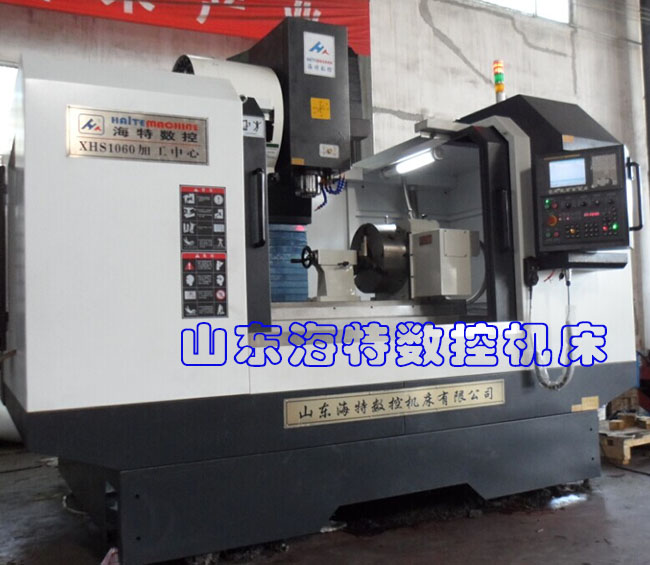

vmc1060四軸聯動加工中心

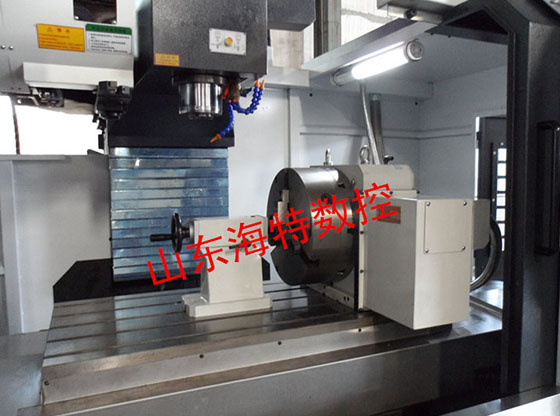

CNC-250R四軸技術參數:
分度盤直徑 臺灣旭陽Φ250MM
手動尾座 臺灣旭陽
中心高 185MM
通孔直徑 Φ70
T型槽 12
齒輪比 1:90
分割單位(度) 0.001°
每分鐘轉速 22.2
第四軸型號可根據客戶選擇,常配的有CNC-200R、CNC-250R、CNC-320R、CNC-400R

下面是客戶用四軸加工中心加工案例

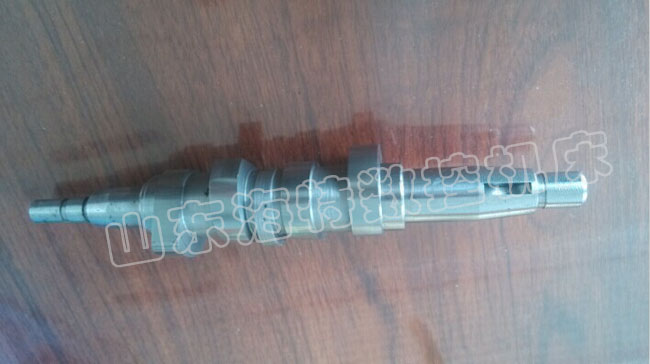

四軸聯動加工中心加工曲軸圖
 四軸加工中心加工曲軸

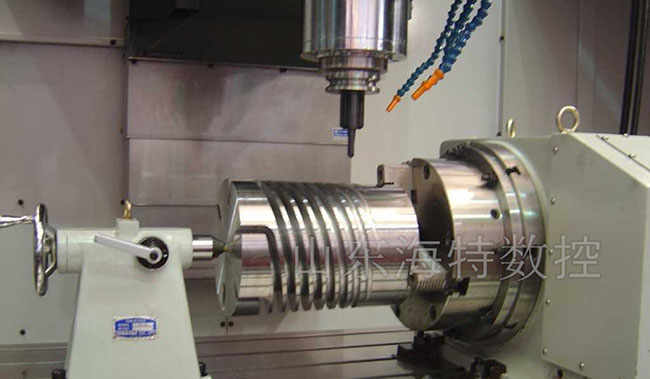

 四軸聯動加工中心加工螺紋線
 四軸加工中心加工螺紋線
