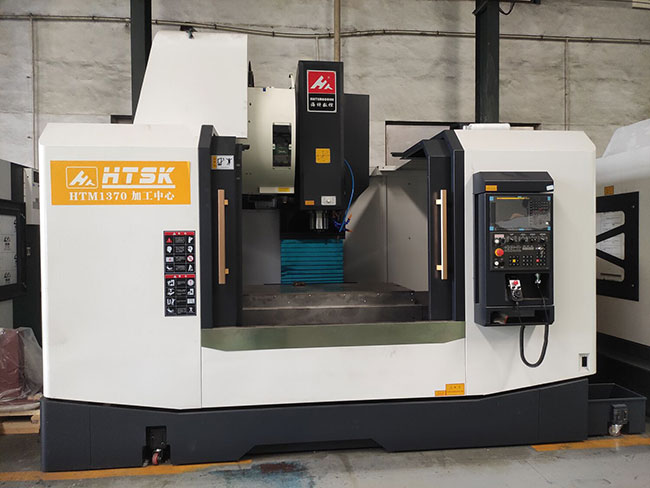

一、1370加工中心概述
1370加工中心是一種高效、多功能的數控機床，廣泛應用于機械加工領域。它具備高精度、高剛性、高穩定性等特點，能夠滿足復雜零件的加工需求。1370加工中心的主要參數包括工作臺尺寸、行程范圍、主軸轉速、進給速度等，這些參數共同決定了機床的加工能力和效率。
二、1370加工中心主要參數
1. 行程范圍
行程范圍是指機床各軸(X、Y、Z軸)能夠移動的極限距離。1370加工中心的X軸行程通常為1300mm，Y軸行程為700mm，Z軸行程700mm，這樣的行程范圍能夠滿足大部分工件的加工需求。
2. 工作臺尺寸
1370加工中心的工作臺尺寸通常為1400mm×700mm，這一尺寸適中，既能滿足大部分零件的加工需求，又不至于過于龐大，便于操作和維護。
3. 主軸轉速
主軸轉速是衡量機床性能的重要指標之一。1370加工中心的主軸轉速范圍較廣，通常可達6000rpm至12000rpm，甚至更高。
4. 機床重量
機床的重量對其剛性有顯著影響?。機床的重量直接影響其動態和靜態剛性，進而影響加工精度和穩定性。具體來說，機床的重量越大，通常意味著其結構更加堅固，能夠更好地抵抗外部力和振動，從而提高加工精度和穩定。
技術參數表：
| 機型 | 規格 | VMC1370 |
| X坐標行程 | mm | 1300 |
| Y坐標行程 | mm | 700 |
| Z坐標行程 | mm | 700 |
| 工作臺規格 （長） | mm | 1400 |
| 工作臺規格 （寬） | mm | 700 |
| 工作臺*大載重 | kg | 1000 |
| 主軸中心至立柱導軌面 | mm | 775 |
| 主軸端面至工作臺平面 | mm | 120-820 |
| X、Y、Z切削進給量 | mm/min | 1-6000 |
| X、Y、Z快速移動速度 | m/min | 24 |
| 主軸轉速范圍 | r/min | 50-8000 |
| 主軸錐孔 | BT40/BT50 | |
| 主軸電機 | kw | 15 |
| X、Y、Z伺服電機 | kw | 3.0/3.0/3.0 |
| 工作臺T型槽/槽寬/槽距 | mm | 5/18/100 |
| 定位精度 | mm | 300mm/+0.005 |
| 重復定位精度 | mm | 300mm/+0.003 |
| 機床輪廓 長/寬 | m | 3.5/2.5/2.7 |
| 機床重量 | T | 10.8 |
三、VM1370立式加工中心配置：
1.臺灣健椿主軸
2.臺灣律庭絲桿 (C3級)
3.硬軌：Y向4軌，滑動面貼塑(硬度55°以上)
4.線軌：臺灣上銀 直線導軌(可重切削)Y軸4線軌
5.德國FAG/日本NSK軸承 (P4級)
6.岡田刀庫
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
10.手持氣槍/手持水槍
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配部件：
系統：北京凱恩帝、臺灣新代 日本三菱、日本FANUC(發那科)、德國西門子等。
刀庫選配：24/30把圓盤(機械手)刀庫
第四軸、第五軸等。
VMC1370立式加工中心參考價格30萬左右，具體詳情可咨詢銷售經理！
